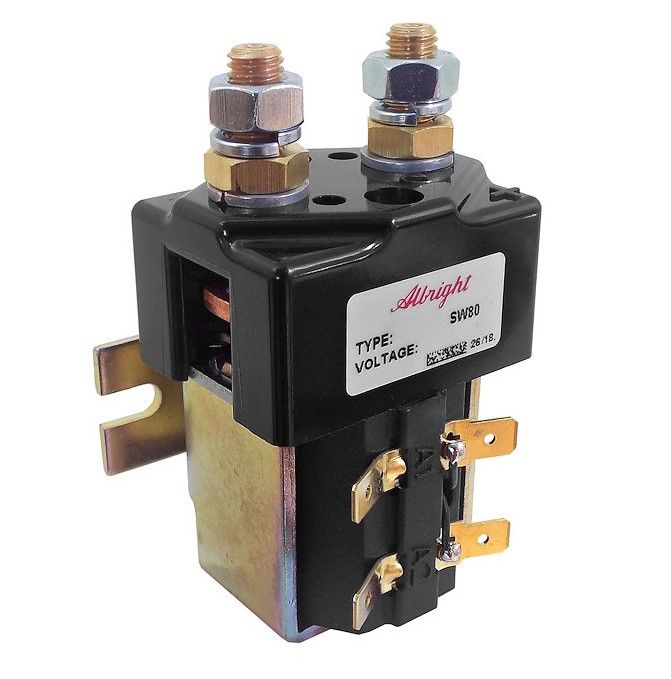

Albright SW80B-4 tek etkili solenoid kontaktör, entegre braketli 24V aralıklı.
- SW80 serisi kontaktörler, hafif endüstriyel kamyonlar, engelli araçları vb. gibi küçük elektrikli araçlarda kullanılan motorlar gibi doğru akım yükleri için tasarlanmıştır. Gümüş alaşımlı kontak uçlarına sahip çift kesme kontakları vardır, kaynak dirençlidir, aşınmaya dayanıklıdır ve mükemmel iletkenliğe sahiptir.
- Fiyatları ekonomiktir ve temas aşınması açısından bakımı veya muayenesi yapılamayan kapalı otomotiv tipi solenoid anahtarlarla karşılaştırıldığında avantajlıdır.
- Onarım temas kiti parça numarası: 2070-57.
- Yardımcı anahtar kiti parça numarası: 2070-124.
Boyutlar
- Terminaller ve bobin taban kapağı dahil yükseklik: 94mm.
- Bobin genişliği: 41mm.
- Kapak genişliği: 50.5mm.
- Kapak derinliği: 39mm.
Manyetik Patlamalar
Bu kontaktörler çift kesme konfigürasyonundadır ve her iki kontak boşluğunda manyetik patlamalarla (SW80 serisinde 'B' ekiyle gösterilir) donatılmıştır. Bunlar yüksek akımların çok hızlı bir şekilde kesilmesini sağlayarak ark süresini en aza indirir. Patlamaların takılması kontakları polariteye duyarlı hale getirir ve kontaktörün üst kapağındaki Pozitif işaretlere dikkat edilmelidir.
Aralıklı (Int.) SW80 Solenoidler Hakkında
Aralıklı kontaktörler tasarımları gereği çoğunlukla araçlardaki hidrolik fonksiyonlar için kullanılırlar, sürekli solenoidlere göre daha hızlı çalışır ve bozulurlar ve uzun süreli temaslar için önerilmezler.
SW80'de M8 saplama ana terminalleri ve 6,3 mm spade bobin bağlantıları bulunur. Montaj, bobin muhafaza kasasına yerleştirilmiş entegre braket aracılığıyla yapılır. Montaj yatay veya dikey olabilir, dikey olduğunda M8 temas saplamaları yukarıyı göstermelidir.
| Kesik Akım: Yükte sık sık anahtarlama sonucu açılıp kapanma (kontak direncinin artması) olayı. |
| Kesintisiz Akım: Yük anahtarlama gereksiniminin olmaması veya seyrek olması (daha düşük temas direncinin korunması). |
Özellikler
| Cihaz Türü | SPST HAYIR. | |
| Gerilim | 24V Doğru Akım | |
| Bobin Tipi | Aralıklı | |
| Amperler | 100 Amper | |
| Bobin Direnci (Ohm) | 29 | |
| Çekme Voltajı (V) | 12.0 Maks. | |
| Düşme Voltajı (V) | 6.0 Maks. | |
| Bobin Güç Dağılımı (W) | 19.86 | |
| Tipik Çekme Süresi | 20ms | |
100A'da Yeni Kontaklar Arasında Kutup Başına Tipik Voltaj Düşüşü |
40mV | |
| Çalışma Ortam Sıcaklığı | -40 ila +60℃ | |
| Ağırlık | 400 gr | |
| Başvuru | Kesintiye uğradı | Kesintisiz |
| Termal Akım Derecesi | 100A | 125A |
| Aralıklı Akım Değeri: | ||
| %30 Vergi | 185A | 230A |
| %40 Görev | 160A | 200A |
| %50 Görev | 140A | 175A |
| %60 Görev | 130A | 160A |
| %70 Görev | 120A | 150A |
