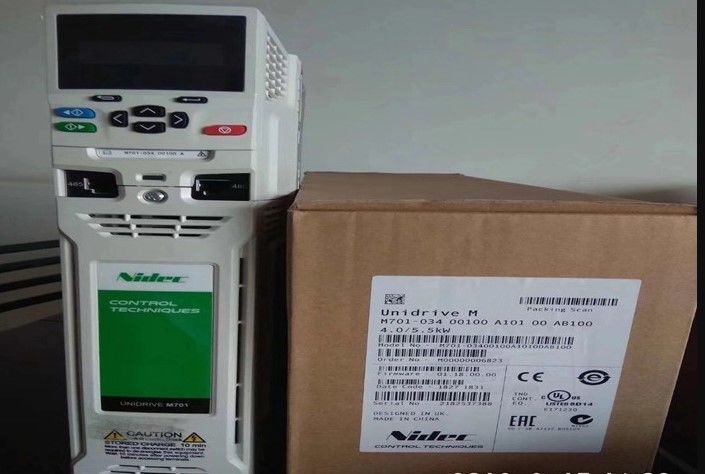

NIDEC M700 GT8 TERMİNAL MODÜL
Kontrol Teknikleri:M701-03200106A
Tam Model:M701-03200106A10100AB100
Üretici:Control Techniques
Seri:M700 Sürücüler
Giriş Voltajı (Vac):200/240 ±10%
Ağır Hizmet-Maksimum Sürekli Akım (A):10,6
Ağır Hizmet-Motor Şaft Gücü (kW):2,2
Ağır Hizmet-(Motor Şaft Gücü (hp):3
Normal Hizmet-Maksimum Sürekli Akım (A):12,7
Normal Hizmet-Motor Şaft Gücü (kW):3
Normal Hizmet-(Motor Şaft Gücü (hp):3
Unidrive M700 sürücü ailesi, kapalı devre endüksiyon, kalıcı manyetik ve servo uygulamaları için en üst düzey motor kontrolü sağlar. Bu sürücüler, 200V / 400V / 575V / 690V'da 0,75 kW - 2,8 MW (1 - 4200 hp) arasında çalışan son derece esnektir. 1,5 ekseni kontrol edebilmesine rağmen, motor geri bildirim performansını en üst düzeye çıkarmak için birçok türde kodlayıcı ve çözücü ile donatılabilir.
Standart özellikler
İstihbarat:
- Gemide PLC
- Gelişmiş Hareket Kontrolörü
Gemi içi iletişim:
- M700 ve M702 – Ethernet
- M701 – RS485
Geri bildirim:
- 2 x Kodlayıcı girişi
- 1 x Simüle edilmiş kodlayıcı çıkışı
Makine emniyeti:
- M700 ve M701 - 1 x Güvenli Tork Kapalı (STO) terminali
- M702 – 2 x STO terminali
Tuş takımı: Standart olarak tuş takımı yok
Seçenek yuvaları: 3
Parametre Klonlama Yoluyla:
- PC araçları
- Akıllı kart
- SD kart
Tuş Takımları
Uzaktan tuş takımı
CI-Keypad LCD'nin tüm özellikleri, ancak uzaktan monte edilebilir. Bu, bir panelin dışına esnek montaj olanağı sağlar ve IP66 (NEMA 4)
KI-Keypad
Düz metin, derinlemesine parametre ve veri açıklamaları için 4 satıra kadar metin içeren çok dilli LCD tuş takımı, gelişmiş kullanıcı deneyimi için
KI-Keypad RTC
KI-Keypad'in tüm özellikleri, ancak pille çalışan gerçek zamanlı saatle. Bu, olayların doğru zaman damgasını sağlayarak tanılamaya yardımcı olur
Unidrive M700 AC sürücü - Gerçek zamanlı Ethernet ile sınıfının en iyi endüksiyon ve kalıcı mıknatıslı servo motor performansı
Tek Sürücüler:
1.0hp-450hp (0,75kW-280KW) Normal Hizmet
Modüler Sürücüler:
1.0hp-4200hp (0,75kW – 2,8MW)
230V / 460V / 575V / 690V
- M700, yerleşik Ethernet, kapsamlı konum geri bildirimi ve dinamik kalıcı mıknatıslı servo motorların yüksek performanslı kontrolünü ekler
- Mevcut Unidrive SP kullanıcıları için tam uyumlu yükseltme
M700, tek ve çok eksenli ağ senkronizasyonuyla daha fazla kontrol sayesinde maksimum makine verimi sunar. Dahili gerçek zamanlı Ethernet (IEEE 1588 V2), gelişmiş hareket kontrolü ve konum yakalama için yüksek hızlı G/Ç, makine üreticilerinin daha karmaşık ve esnek makineleri kolayca oluşturmasını sağlar.
Özellikler
Anahtar veriler
- Ağır Hizmet derecesi: 1.0hp – 4200hp (0.75kW – 2.8MW)
- Tedarik fazları: 3 faz
