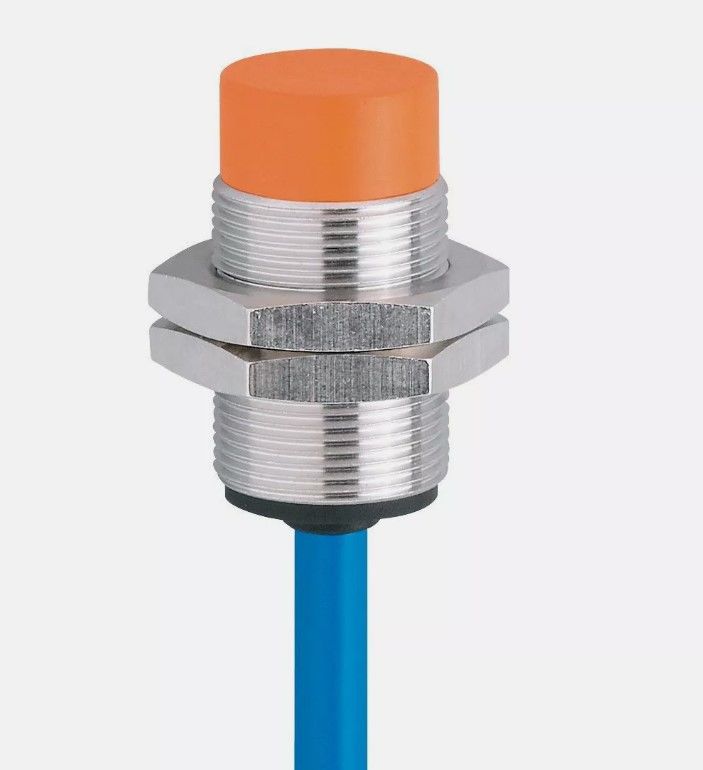

NG051 YAKINLIK ANAHTARI SENSÖRÜ
- Tehlikeli alanlardaki uygulamalar için
- Kendiliğinden güvenli devrelere bağlantı için
- Yer sıkıntısı olan durumlarda kullanım için kısa gövde
- Geniş çalışma sıcaklığı aralığı
- Zorlu endüstriyel ortamlarda kullanım için sağlam metal gövde
Ürün özellikleri
Elektriksel yapı NAMUR
Çıkış fonksiyonu normalde kapalı
Algılama mesafesi [mm] 8
Gövde Diş yapısı
Boyutlar [mm] M18 x 1 / L = 33
Elektriksel özellikleri
Anahtarlama amfikatörüne
bağlantı
evet
Anahtarlama amplifikatörleri sertifikalı kendinden güvenli devrelerle maksimum
değerler ile bağlantı: U = 15 V / I = 50 mA / P = 120 mW
Nominal gerilim DC [V] 8,2; (1kΩ)
Besleme gerilimi DC [V] 7,5...30; (tehlikeli bölge dışında kullanıldığı zaman)
Akım tüketimi [mA] < 1; (devre dışı bırakılmış; iletken: > 2,1)
Koruma sınıfı II
Çıkışlar
Elektriksel yapı NAMUR
Çıkış fonksiyonu normalde kapalı
Yük akımı (Sürekli) DC [mA] 30; (tehlikeli bölge dışında kullanıldığı zaman)
Anahtarlama frekansı DC [Hz] 300
İzleme aralığı
Algılama mesafesi [mm] 8
Gerçek algılama mesafesi
(Sr)
[mm]
8 ± 10 %
Doğruluk / sapma
Düzeltme katsayısı Çelik: 1 / paslanmaz çelik: 0,7 / Pirinç: 0,5 / Alüminyum: 0,4 / Bakır: 0,3
Histerezis [Sr nin % si] 1...15
Anahtarlama noktasında
kayma
[Sr nin % si]
-10...10
Çalışma Koşulları
Çalışma sıcaklığı [°C] -20...80

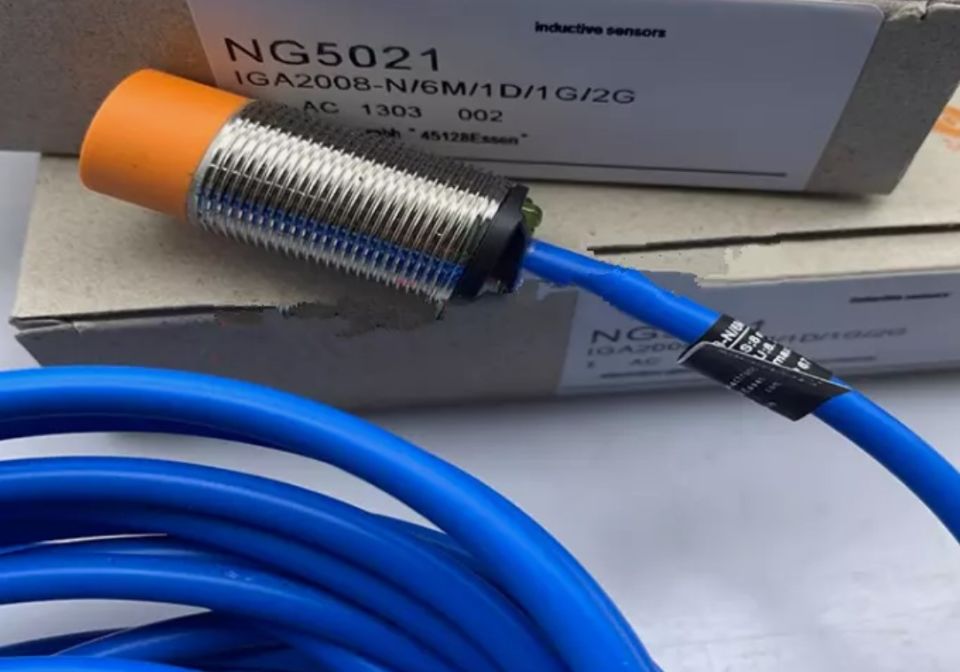

NG5021
İndüktif NAMUR sensör
IGA2008-N/6M/1D/1G/2G
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — TR-TR — NG5021 — 20.02.2024 —
Koruma IP 67
Testler / Onaylar
Onay PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X; TIIS TC16108
ATEX onaylı II 1G Ex ia IIB T6 Ga Ta -20...70°C
II 1G Ex ia IIB T5 Ga Ta -20...80°C
II 2G Ex ia IIC T6 Gb Ta -20...70°C
II 2G Ex ia IIC T5 Gb Ta -20...80°C
II 1D Ex ia IIIC T200 90°C Da Ta: -20...70°C
II 1D Ex ia IIIC T200 100° C Da Ta: -20...80°C
EMC EN 60947-5-6
Şok/titreşim dayanımı 30 g (11 ms) / 10-55 Hz (1 mm)
MTTF [yıl] 4512
Güvenlik sınıflandırması
Maks. dahili kapasitans [nF] 156
Maks. dahili indüktans [μH] 54
Mekanik özellikleri
Ağırlık [g] 333,5
Gövde Diş yapısı
Montaj çıkıntılı montaj
Boyutlar [mm] M18 x 1 / L = 33
Diş tasarımı M18 x 1
Malzemeler Pirinç beyaz bronz kaplamalı; algılama yüzeyi: PBT
