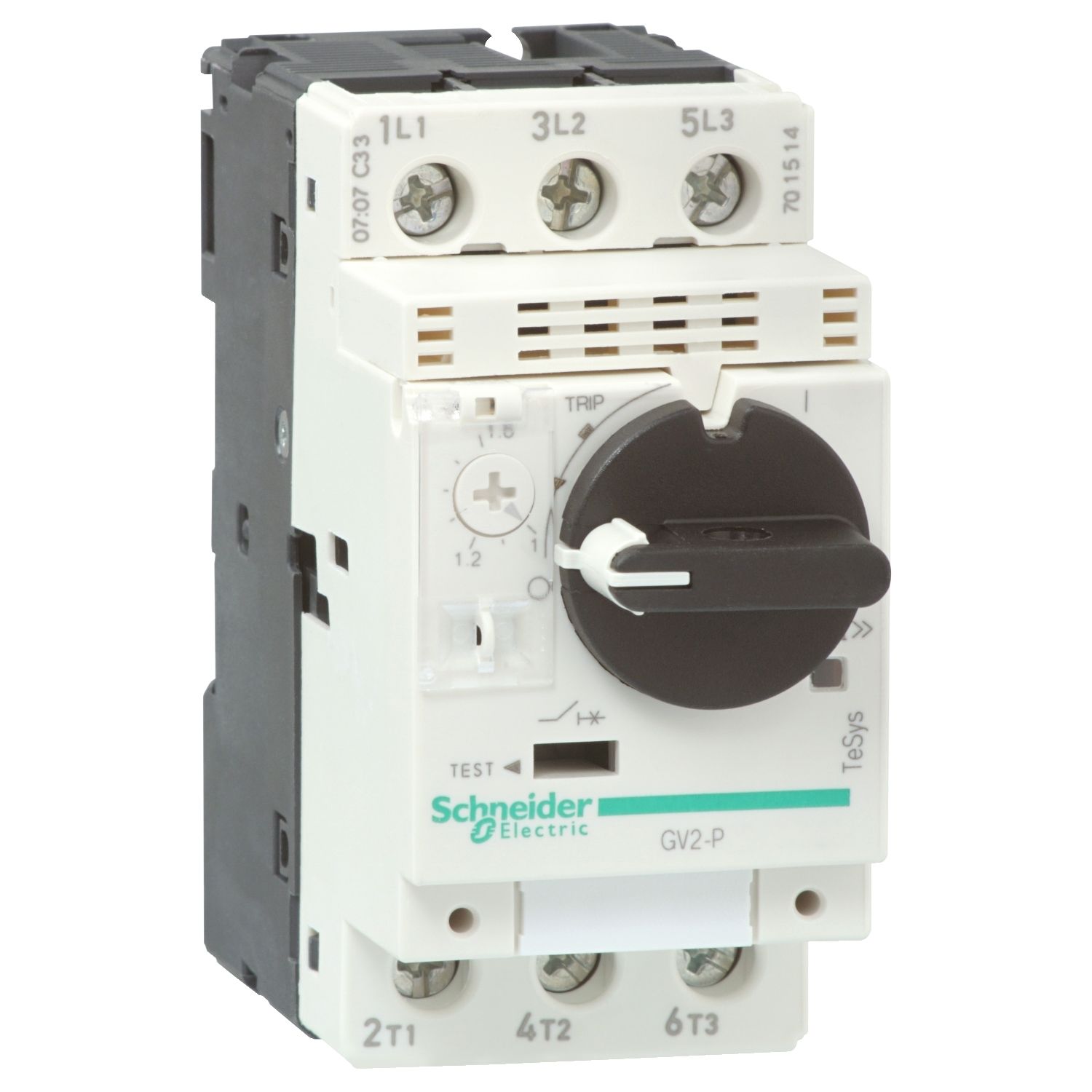

SCHNEİDER GV2P02

Ana menzil Tesys Ürün adı TeSys GV2 cihaz kısa adı GV2P cihaz uygulaması Motor gezi ünitesi teknolojisi Termik manyetik Tamamlayıcı direkleri açıklaması 3P ağ tipi AC kullanım kategorisi IEC 60947-4-1 ile uyumlu AC-3  , IEC 60947-2 ile uyumlu A Kategorisine uygun ağ frekansı IEC 60947-4-1’e uygun 50/60 Hz sabitleme modu 35 mm simetrik DIN rayı üzerine  kısaltıldı Panel üzerine vidalandı (2 x M4 vida ile) çalışma pozisyonu Herhangi bir pozisyon motor gücü kW 0.06 kW'da 400/415 V AC 50/60 Hz kapasiteyi aşmak IEC 60947-2'ye uygun olarak 500 V AC 50/60 Hz'de  100 kA Icu IEC 60947-2'ye uygun olarak 230/240 V AC 50/60 Hz'de  100 kA Icu 400/415 V AC 50/60 Hz'de IEC 60947-2'ye uygun 100 kA Icu IEC 60947-2'ye  uygun IEC 60947-2  100 kA Icu'ya göre 690 V AC 50/60 Hz'de IEC 60947-2'ye uygun anma servisi kısa devre kesme kapasitesi IEC 60947-2'ye uygun olarak 230/240 V AC 50/60 Hz'de  % 100, IEC 60947-2'ye göre IEC 60947-2'ye göre  % 100 500 V AC 50/60 Hz'de uygun olarak% 100  IEC 60947-2'ye uygun 690 V AC 50/60 Hz'de  % 100 400 I415 V'a uygun 400/415 V AC 50/60 Hz'de% 100 kontrol tipi döner düğme anma akımı 0,25 A termal koruma ayar aralığı 0,16 ... 0,25 A manyetik açma akımı 2,4 A nominal çalışma gerilimi IEC 60947-2'ye uygun 690 V AC 50/60 Hz anma izolasyon gerilimi IEC 60947-2'ye uygun 690 V AC 50/60 Hz geleneksel serbest hava termik akımı IEC 60947-4-1’e uygun 0,25 A nominal darbeye dayanma gerilimi IEC 60947-2'ye uygun 6 kV kutup başına güç tüketimi 2,5 W mekanik dayanıklılık 100000 devir elektriksel dayanıklılık 440 V'de AC-3 için 100000 döngü işletme oranı 25 devir / saat anma görevi Sürekli IEC 60947-4-1'e uygun bağlantılar - terminaller Vidalı klemensler 2 kablo (lar) 1 ... 6 mm² masif  vidalı klemensler 2 kablo (lar) 1.5 ... 6 mm² esnek kablo ucu olmayan  vidalı klemensler 2 kablo (lar) 1 ... 4 mm² kablo ile esnek son sıkma torku Vidalı kelepçe terminallerinde 1,7 Nm izolasyon için uygunluk Evet, IEC 60947-1’e uygun faz hatası hassasiyeti Evet, IEC 60947-4-1’e uygun yükseklik 89 mm Genişlik 45 mm derinlik 97 mm çevre standartlar IEC 60947-1  IEC 60947-2  VDE 0113  VDE 0660  CSA C22.2  NF C 63-120  NF C 63-650  IEC 60947-4-1  EN 60204  UL 508  NF C 79-130 ürün sertifikaları EAC  ATEX  LROS (nakliye Lloyds Register)  CSA  EZU  RINA  CCC  BV  UL  GL  TSE  DNV  UL 508 tipi E koruyucu tedavi TH IP koruma derecesi IEC 60529'a uygun IP20 IK koruma derecesi ik04 operasyon için ortam hava sıcaklığı -20 ... 60 ° C depolama için ortam hava sıcaklığı -40 ... 80 ° C yangın dayanımı IEC 60695-2-1'e uygun 960 ° C işletme yüksekliği 2000 m
