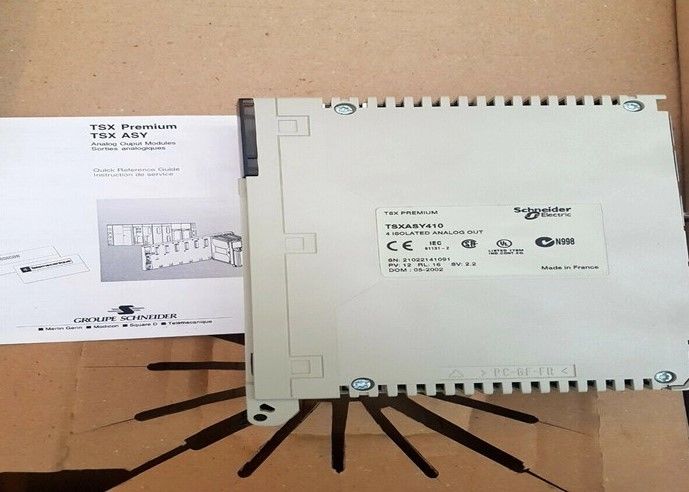

SCHNEIDER TSXASY410 ANALOG ÇIKIŞ MODÜLÜ
| ürün veya bileşen türü |
Analog çıkış modülü
|
|
|---|---|---|
| analog çıkış numarası |
4
|
|
| analog çıkış tipi |
Akım: 0...20 mA
Akım: 4...20 mA Voltaj: +/- 10 V |
|
| analog/dijital dönüşüm |
11 bit + işaret
|
| dönüşüm zamanı |
2,5 ms
|
|
|---|---|---|
| ölçüm çözünürlüğü |
10,25 µA 0...20 mA
10,25 µA 4...20 mA 5,12 mV +/- 10 V |
|
| elektrik bağlantısı |
Vida terminal bloğu
|
|
| ölçüm hatası |
0,45 % tam ölçek +/- 10 V 25 °C
0,52 % tam ölçek 0...20 mA 25 °C 0,52 % tam ölçek 4...20 mA 25 °C 0,75 % tam ölçek +/- 10 V 0...60 °C 0,98 % tam ölçek 0...20 mA 0...60 °C 0,98 % tam ölçek 4...20 mA 0...60 °C |
|
| kanallar arası izolasyon |
1500 Vrms
|
|
| kanallar ve veri yolu arasında izolasyon |
1500 Vrms
|
|
| kanallar ve zemin arasındaki izolasyon |
500V
|
|
| koruma türü |
Aşırı yük koruması
Kısa devre koruması |
|
| çıkış voltajı sınırları |
<= 30V
|
|
| yük empedansı ohmik |
< 600 Ohm 0...20 mA
< 600 Ohm 4...20 mA > 1000 Ohm +/- 10 V |
|
| maksimum yük endüktansı |
300 µH
|
|
| maksimum yük kapasitesi |
0,1 µF
|
|
| işaretleme |
Avrupa Birliği
|
|
| cari tüketim |
5 V DC'de 900 mA
|
|
| modül biçimi |
Standart
|
|
| terminal açıklaması PLC n°1 |
(14)OUT_ANA_KALKAN#
(19)OUT_ANA_KALKAN# (18)OUT_ANA_CUR#3 (1)OUT_ANA_VOLT#0 (5)OUT_ANA_KALKAN# (16)OUT_ANA_VOLT#3 (15)OUT_ANA_KALKAN# (11)OUT_ANA_VOLT#2 (12)OUT_ANA_COM#2 (20)OUT_ANA_KALKAN# (6)OUT_ANA_VOLT#1 (7)OUT_ANA_COM#1 (2)OUT_ANA_COM#0 (13)OUT_ANA_CUR#2 (4)OUT_ANA_KALKAN# (8)OUT_ANA_CUR#1 (9)OUT_ANA_KALKAN# (3)OUT_ANA_CUR#0 (17)OUT_ANA_COM#3 (10)OUT_ANA_KALKAN# |
|
| net ağırlığı |
0,35 kilo
|
| standartlar |
CSA C22.2 No 213 Sınıf I Bölüm 2 Grup B
CSA C22.2 No 213 Sınıf I Bölüm 2 Grup C CSA C22.2 No 142 92/31/EEC 89/336/EEC CSA C22.2 No 213 Sınıf I Bölüm 2 Grup A 93/68/EEC IEC 61131-2 73/23/EEC CSA C22.2 No 213 Sınıf I Bölüm 2 Grup D UL 508 |
|
|---|---|---|
| ürün sertifikaları |
GL
ABS RINA DNV RMRS LR BV |
|
| çalışma için ortam hava sıcaklığı |
0…60 °C
|
|
| depolama için ortam hava sıcaklığı |
-25…70 °C
|
|
| bağıl nem |
İşletme için %10…95 yoğuşma olmadan
Depolama için %5…95 yoğuşma olmadan |
|
| çalışma yüksekliği |
0...2000 metre
|
|
| koruyucu tedavi |
TC
|
|
| IP koruma derecesi |
IP20
|
|
| kirlilik derecesi |
2
|
